WhiteBoard

public abstract class com.ss.video.byteboard.WhiteBoard
java

WhiteBoard 对外的接口类，用户通过这个类来操作白板接口

成员函数

返回	名称
abstract int	getWhiteBoardID
abstract String	getWhiteBoardRoomID
abstract void	setEventHandler
abstract void	setEditMode
abstract void	hideDrawing
abstract int	setEditType
abstract int	setPenWidth
abstract int	setPenColor
abstract int	setShapeWidth
abstract int	setShapeColor
abstract int	setTextSize
abstract int	setTextColor
abstract int	setShapeStyle
abstract void	enableCursorSync
abstract void	setCursorStyle
abstract boolean	addImage
abstract int	undo
abstract int	redo
abstract void	clearPage
abstract boolean	createPage
abstract boolean	createPages
abstract PageInfo	getCurrentPageInfo
abstract List	getAllPageInfo
abstract int	getCurrentPageIndex
abstract int	getAllPagesCount
abstract int	getPageIndexByPageId
abstract PageInfo	getPageInfoByIndex
abstract boolean	removePage
abstract boolean	changePageBackground
abstract boolean	changeBoardBackground
abstract boolean	flipPage
abstract int	bindToWindow
abstract void	unBindFromWindow
abstract void	setMediaSyncTimestamp

函数说明

getWhiteBoardID

public abstract int com.ss.video.byteboard.WhiteBoard.getWhiteBoardID()
java

获取当前白板 ID

返回值
白板 ID

getWhiteBoardRoomID

public abstract String com.ss.video.byteboard.WhiteBoard.getWhiteBoardRoomID()
java

获取当前白板所属的房间 ID

返回值
房间 ID

setEventHandler

public abstract void com.ss.video.byteboard.WhiteBoard.setEventHandler(
    IWhiteBoardEventHandler handler)
java

设置白板事件回调

传入参数

参数名	类型	说明
handler	IWhiteBoardEventHandler	回调

setEditMode

public abstract void com.ss.video.byteboard.WhiteBoard.setEditMode(
    WhiteBoardDefine.EditMode editMode)
java

设置当前白板是否可以编辑

传入参数

参数名	类型	说明
editMode	WhiteBoardDefine.EditMode	当前白板的编辑模式，详见 EditMode

hideDrawing

public abstract void com.ss.video.byteboard.WhiteBoard.hideDrawing(
    boolean enable)
java

设置是否隐藏白板

传入参数

参数名	类型	说明
enable	boolean	当前白板是否隐藏

setEditType

public abstract int com.ss.video.byteboard.WhiteBoard.setEditType(
    WhiteBoardDefine.EditType editType)
java

设置编辑动作类型

传入参数

参数名	类型	说明
editType	WhiteBoardDefine.EditType	编辑动作类型，详见 EditType。

返回值
调用结果
0: 成功

注意
如果默认的光标图形无法满足你的需求，调用 setCursorStyle，为不同工具过指定光标图形和样式。

setPenWidth

public abstract int com.ss.video.byteboard.WhiteBoard.setPenWidth(
    float width)
java

设置笔画笔迹宽度

传入参数

参数名	类型	说明
width	float	笔迹宽度，单位为画布宽度的万分之一

返回值
调用结果
0: 成功

setPenColor

public abstract int com.ss.video.byteboard.WhiteBoard.setPenColor(
    int color)
java

设置笔画颜色

传入参数

参数名	类型	说明
color	int	格式为 ARGB_8888

返回值
调用结果
0: 成功

setShapeWidth

public abstract int com.ss.video.byteboard.WhiteBoard.setShapeWidth(
    float width)
java

设置形状线条宽度

传入参数

参数名	类型	说明
width	float	形状线条宽度，单位为画布宽度的万分之一

返回值
调用结果
0: 成功

setShapeColor

public abstract int com.ss.video.byteboard.WhiteBoard.setShapeColor(
    int color)
java

设置形状颜色

传入参数

参数名	类型	说明
color	int	颜色，格式为 ARGB_8888

返回值
调用结果
0: 成功

setTextSize

public abstract int com.ss.video.byteboard.WhiteBoard.setTextSize(
    float size)
java

设置文本字号大小

传入参数

参数名	类型	说明
size	float	文字的高度，单位为画布高的万分之一

返回值
调用结果
0: 成功

setTextColor

public abstract int com.ss.video.byteboard.WhiteBoard.setTextColor(
    int color)
java

设置文字颜色

传入参数

参数名	类型	说明
color	int	颜色，格式为 ARGB_8888

返回值
调用结果
0: 成功

setShapeStyle

public abstract int com.ss.video.byteboard.WhiteBoard.setShapeStyle(
    ShapeStyle shapeStyle)
java

设置选择框样式。如果默认的选择框样式无法满足你的需求，调用本接口，并传入需要修改的属性。默认样式详见 ShapeStyle。

传入参数

参数名	类型	说明
shapeStyle	ShapeStyle	选择框样式。详见 ShapeStyle。

返回值
调用结果
0: 成功

enableCursorSync

public abstract void com.ss.video.byteboard.WhiteBoard.enableCursorSync(
    boolean enable)
java

开启光标同步功能，默认关闭。开启后，房间中其他用户可以看到当前用户光标的实时移动轨迹。

传入参数

参数名	类型	说明
enable	boolean	是否开启

setCursorStyle

public abstract void com.ss.video.byteboard.WhiteBoard.setCursorStyle(
    HashMap<Integer, CursorInfo> cursorStyles)
java

自定义不同的工具光标样式。如果默认的光标图形无法满足你的需求，调用本接口，为不同工具过指定光标图形和样式。

传入参数

参数名	类型	说明
cursorStyles	HashMap<Integer, CursorInfo>	自定义光标样式，字典类型的 key 为 CursorType 中的变量，value 为 UserCursorInfo. CursorInfo 类型。

返回值
调用结果

addImage

public abstract boolean com.ss.video.byteboard.WhiteBoard.addImage(
    String url,
    Rect imagePosition)
java

在当前页面中添加图片

传入参数

参数名	类型	说明
url	String	图片的 url
imagePosition	Rect	图片的位置，单位为画布宽度的万分之一。选填。默认居中放置，如果图片尺寸比白板页面小，不缩放；如果图片尺寸比白板页面大，按原始尺寸的比例缩小后居中放置。

返回值
调用结果
True: 成功
False: 失败。频繁调用，小于 500 ms；或传入的参数为空。

undo

public abstract int com.ss.video.byteboard.WhiteBoard.undo()
java

撤销

当 onCanUndoStateChanged 返回的状态为 false 时，调用本接口无效。

返回值
调用结果
0: 成功

注意
当 onCanUndoStateChanged 返回的状态为 false 时，调用本接口无效。

redo

public abstract int com.ss.video.byteboard.WhiteBoard.redo()
java

重做

返回值
调用结果
0: 成功

注意
当 onCanRedoStateChanged 返回的状态为 false 时，调用本接口无效。

clearPage

public abstract void com.ss.video.byteboard.WhiteBoard.clearPage()
java

清除页面

注意
调用成功后在房间内所有客户端触发 onClearPage 回调，返回调用结果状态码

createPage

public abstract boolean com.ss.video.byteboard.WhiteBoard.createPage(
    String insertPageId,
    PageInfo pageInfo,
    boolean autoFlip)
java

新建页面

传入参数

参数名	类型	说明
insertPageId	String	目标页面 ID。插入到目标页之后，为空时表示插入到首页
PageInfo	****	新页信息
autoFlip	boolean	创建后自动翻到新页面

返回值

True: 成功
False: 失败。频繁调用，小于 500 ms。

注意
调用成功后在本端和远端触发 onCreatePages 回调。

createPages

public abstract boolean com.ss.video.byteboard.WhiteBoard.createPages(
    String prePageId,
    List<PageInfo> pageConfigs,
    boolean autoFlip)
java

新建多个白板页

传入参数

参数名	类型	说明
prePageId	String	插入到目标页之后，为空时表示插入到首页
pageConfigs	List	新页信息
autoFlip	boolean	自动翻到新页

返回值

True: 成功
False: 失败。频繁调用，小于 500 ms。

注意
调用成功后在本端和远端触发 onCreatePages 回调。

getCurrentPageInfo

public abstract PageInfo com.ss.video.byteboard.WhiteBoard.getCurrentPageInfo()
java

获取当前页面信息

返回值
白板页信息，详见 PageInfo

getAllPageInfo

public abstract List<PageInfo> com.ss.video.byteboard.WhiteBoard.getAllPageInfo()
java

获取所有页面信息

返回值
白板页信息，详见 PageInfo

getCurrentPageIndex

public abstract int com.ss.video.byteboard.WhiteBoard.getCurrentPageIndex()
java

获取当前页面索引

返回值
索引, -1 表示没有找到索引

getAllPagesCount

public abstract int com.ss.video.byteboard.WhiteBoard.getAllPagesCount()
java

获取白板总页数

返回值
总数

getPageIndexByPageId

public abstract int com.ss.video.byteboard.WhiteBoard.getPageIndexByPageId(
    String pageId)
java

获取白板页所在索引号

传入参数

参数名	类型	说明
pageId	String	页面 ID

返回值
索引, -1 表示没有找到索引

getPageInfoByIndex

public abstract PageInfo com.ss.video.byteboard.WhiteBoard.getPageInfoByIndex(
    int index)
java

通过索引号获取白板页信息

传入参数

参数名	类型	说明
index	int	索引

返回值
白板信息，详见 PageInfo

removePage

public abstract boolean com.ss.video.byteboard.WhiteBoard.removePage(
    List<String> pageIds)
java

changePageBackground

public abstract boolean com.ss.video.byteboard.WhiteBoard.changePageBackground(
    String pageId,
    BackgroundInfo backgroundInfo)
java

修改单个页面的背景图、背景色

传入参数

参数名	类型	说明
pageId	String	修改目标页面 ID
backgroundInfo	BackgroundInfo	背景设置

返回值

True: 成功
False: 失败。频繁调用，小于 500 ms；或传入的参数为空。

注意
成功调用本接口后在本端和远端触发 onChangePageBackground 回调。

changeBoardBackground

public abstract boolean com.ss.video.byteboard.WhiteBoard.changeBoardBackground(
    BackgroundInfo backgroundInfo)
java

修改白板默认背景图、背景色

传入参数

参数名	类型	说明
backgroundInfo	BackgroundInfo	背景信息

返回值

True: 成功
False: 失败。频繁调用，小于 500 ms；或传入的参数为空。

注意
成功调用本接口后在本端和远端触发 onChangeBoardBackground 回调。

flipPage

public abstract boolean com.ss.video.byteboard.WhiteBoard.flipPage(
    String pageId)
java

翻页

传入参数

参数名	类型	说明
pageId	String	页面 ID

返回值

True: 成功
False: 失败。频繁调用，小于 500 ms；或传入的参数为空。

bindToWindow

public abstract int com.ss.video.byteboard.WhiteBoard.bindToWindow(
    WindowConfig config)
java

将白板绑定到 UI 控件。

调用 unBindFromWindow 进行解绑。

传入参数

参数名	类型	说明
config	WindowConfig	白板会填满绑定的 UI 控件。详见 WindowConfig

返回值
调用结果
0: 成功

注意
注意各端的 UI 控件比例要保持一致，例如固定为 4:3

unBindFromWindow

public abstract void com.ss.video.byteboard.WhiteBoard.unBindFromWindow()
java

解除白板和 UI 控件的绑定

调用 bindToWindow 将白板绑定到 UI 控件。

setMediaSyncTimestamp

public abstract void com.ss.video.byteboard.WhiteBoard.setMediaSyncTimestamp(
    long timestamp)
java

设置时间戳

传入参数

参数名	类型	说明
timestamp	long	时间戳，精确到 ms

WhiteBoardRoom

public abstract class com.ss.video.byteboard.WhiteBoardRoom
java

WhiteBoard 房间接口类，用户通过这个类来进行白板房间相关操作

成员函数

返回	名称
abstract String	getRoomID
abstract int	joinRoom
abstract void	leaveRoom
abstract void	destroyWhiteBoard
abstract WhiteBoard	getWhiteBoard
abstract void	startPlaybackWhiteBoard
abstract void	pausePlaybackWhiteBoard
abstract void	stopPlaybackWhiteBoard
abstract int	setPlaybackWhiteBoardProgress
abstract void	closeAllWhiteBoard

函数说明

getRoomID

public abstract String com.ss.video.byteboard.WhiteBoardRoom.getRoomID()
java

获取房间 ID

返回值
房间 ID

joinRoom

public abstract int com.ss.video.byteboard.WhiteBoardRoom.joinRoom()
java

进房

返回值
调用结果
0: 成功

注意
调用后，本端触发 onJoinRoomResult 回调调用结果。

leaveRoom

public abstract void com.ss.video.byteboard.WhiteBoardRoom.leaveRoom()
java

退房

注意
调用后，本端触发 onLeaveRoomResult 回调调用结果。

destroyWhiteBoard

public abstract void com.ss.video.byteboard.WhiteBoardRoom.destroyWhiteBoard(
    WhiteBoard whiteBoard)
java

销毁白板实例

传入参数

参数名	类型	说明
whiteBoard	WhiteBoard	详见 WhiteBoard

getWhiteBoard

public abstract WhiteBoard com.ss.video.byteboard.WhiteBoardRoom.getWhiteBoard(
    String boardID)
java

通过白板 ID 获取白板对象

传入参数

参数名	类型	说明
boardID	String	白板 ID

返回值
白板对象。获取失败时，返回 null，例如，传入的 boardID 有误。

startPlaybackWhiteBoard

public abstract void com.ss.video.byteboard.WhiteBoardRoom.startPlaybackWhiteBoard()
java

开始播放白板录像

成功调用后，触发 onPlaybackWhiteBoardStateChanged 播放状态回调。

注意

使用录像和回放时，需要在控制台开通和配置白板录制功能。
调用时机：房间中至少有一个用户 closeAllWhiteBoard 关闭白板，之后，所有用户在重新进房后，即调用 leaveRoom 退房，再调用 joinRoom 重新进房后，才可以调用本接口开始播放录像。
录像存储路径 ./files/cache

pausePlaybackWhiteBoard

public abstract void com.ss.video.byteboard.WhiteBoardRoom.pausePlaybackWhiteBoard()
java

暂停播放白板录像

成功调用后，触发 onPlaybackWhiteBoardStateChanged 播放状态回调。

stopPlaybackWhiteBoard

public abstract void com.ss.video.byteboard.WhiteBoardRoom.stopPlaybackWhiteBoard()
java

停止播放白板录像

成功调用后，触发 onPlaybackWhiteBoardStateChanged 播放状态回调。

setPlaybackWhiteBoardProgress

public abstract int com.ss.video.byteboard.WhiteBoardRoom.setPlaybackWhiteBoardProgress(
    long progress)
java

设置白板录像播放进度

传入参数

参数名	类型	说明
progress	long	白板录像播放进度，单位 s

返回值
调用结果
0: 成功

closeAllWhiteBoard

public abstract void com.ss.video.byteboard.WhiteBoardRoom.closeAllWhiteBoard()
java

关闭所有白板，重进房间后无法进行写画。

注意

如果你希望在下次进房时仍可以继续进行白板互动，请调用 leaveRoom 退房，此后调用 joinRoom 重新进房，可以继续此前的白板操作。
如果已经在控制台开通和配置了白板录制，白板创建后自动录制。只有当调用本接口关闭白板之后，才可以开始播放录像。

WhiteBoardRoomManager

public abstract class com.ss.video.byteboard.WhiteBoardRoomManager
java

WhiteBoard 对外的接口类，用户通过这个类来操作白板接口

静态函数

返回	名称
static void	setDeviceID
static void	setAid
static String	getVersion
static void	outputLog

成员函数

返回	名称
abstract WhiteBoardRoom	createWhiteBoardRoom
abstract int	destroyWhiteBoardRoom
abstract WhiteBoardRoom	getWhiteBoardRoom
abstract void	enableMediaTimeSync

函数说明

setDeviceID

public static void com.ss.video.byteboard.WhiteBoardRoomManager.setDeviceID(
    String deviceId)
java

设置设备 ID

传入参数

参数名	类型	说明
deviceId	String	设备 ID

setAid

public static void com.ss.video.byteboard.WhiteBoardRoomManager.setAid(
    String aid)
java

设置设备 ID

传入参数

参数名	类型	说明
aid	String	App Id

getVersion

public static String com.ss.video.byteboard.WhiteBoardRoomManager.getVersion()
java

获取白板 SDK 版本号。

静态方法，无需创建白板实例

返回值
SDK 版本号的字符串

outputLog

public static void com.ss.video.byteboard.WhiteBoardRoomManager.outputLog(
    @WhiteBoardDefine.LogLevel int logLevel,
    String log)
java

将日志写入日志文件

静态方法，无需创建白板实例
日志存放目录 ./files/Logs

传入参数

参数名	类型	说明
logLevel	@WhiteBoardDefine.LogLevel int	需要打印的日志等级标签
log	String	日志

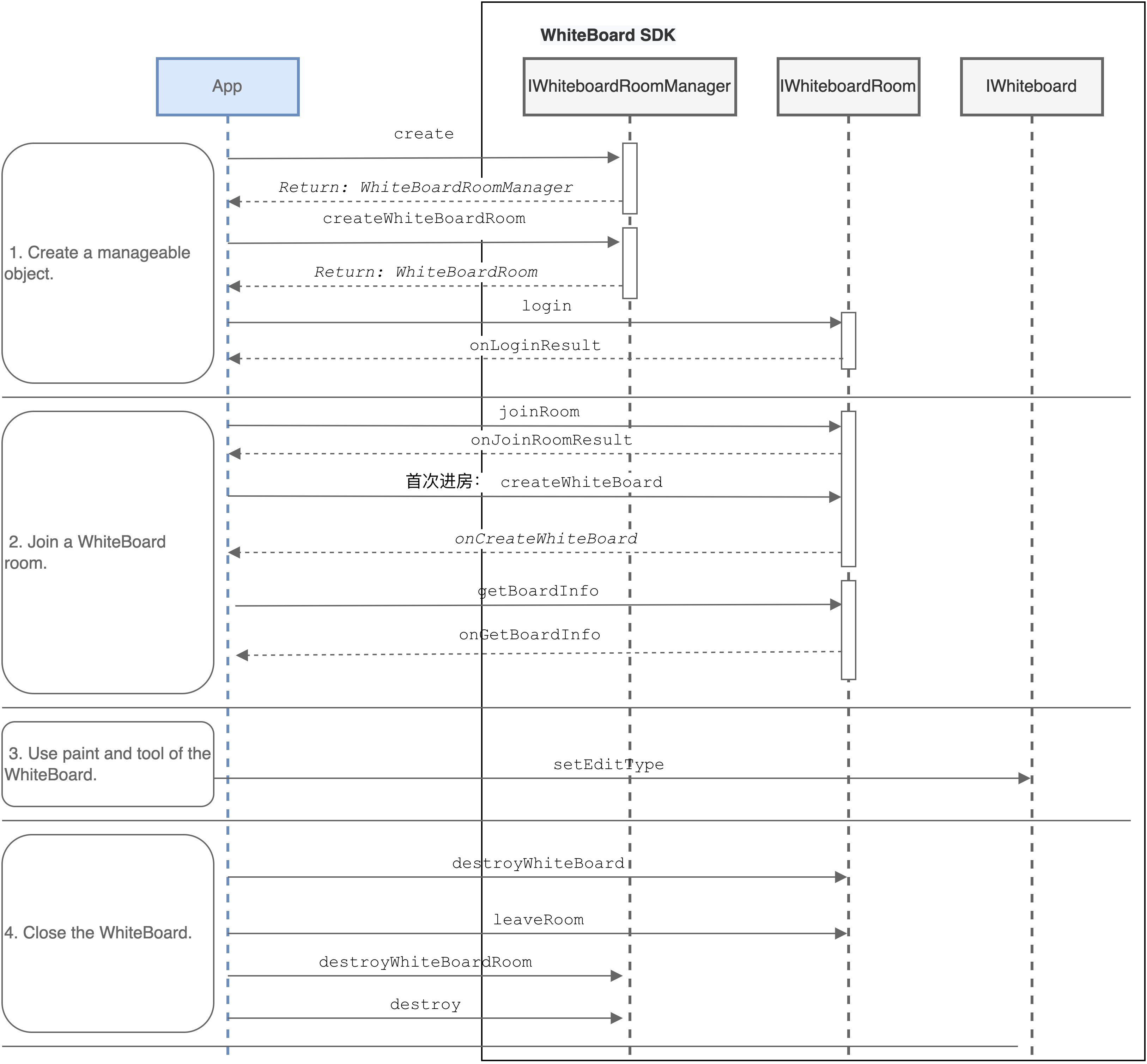

createWhiteBoardRoom

public abstract WhiteBoardRoom com.ss.video.byteboard.WhiteBoardRoomManager.createWhiteBoardRoom(
    String roomID,
    String userID,
    String token,
    IWhiteBoardRoomEventHandler handler)
java

创建白板房间实例

传入参数

参数名	类型	说明
roomID	String	房间 ID
userID	String	用户 ID
token	String	动态密钥。用于对用户进行鉴权验证。测试时可使用控制台生成临时 Token，正式上线需要使用密钥 SDK 在你的服务端生成并下发 Token。使用不同 AppID 的 App 是不能互通的。请务必保证生成 Token 使用的 AppID 和创建实例时使用的 AppID 相同，否则会导致创建房间实例失败。
handler	IWhiteBoardRoomEventHandler	SDK 回调给应用层的 Handler，详见 IWhiteBoardRoomEventHandler

返回值
whiteBoardRoom 实例。参数校验失败时返回空的实例

注意
白板房间创建成功后自动创建白板，成功后将触发 onCreateWhiteBoard 回调。

destroyWhiteBoardRoom

public abstract int com.ss.video.byteboard.WhiteBoardRoomManager.destroyWhiteBoardRoom(
    WhiteBoardRoom whiteBoardRoom)
java

销毁白板房间实例

传入参数

参数名	类型	说明
whiteBoardRoom	WhiteBoardRoom	详见 WhiteBoardRoom

返回值
调用结果
0: 成功

getWhiteBoardRoom

public abstract WhiteBoardRoom com.ss.video.byteboard.WhiteBoardRoomManager.getWhiteBoardRoom(
    String roomID)
java

获取白板实例。创建多个房间后，可以通过调用接口获得相应实例

传入参数

参数名	类型	说明
roomID	String	房间 ID

返回值
whiteBoard 详见 WhiteBoardRoom。失败时返回空的实例

enableMediaTimeSync

public abstract void com.ss.video.byteboard.WhiteBoardRoomManager.enableMediaTimeSync(
    boolean enable)
java

开启/关闭时间戳回调

传入参数

参数名	类型	说明
enable	boolean	是否开启时间戳回调

注意
在参与白板互动的用户中，选择一个端作为参考对象。在这个端调用本接口，成功开启后将触发 2 秒一次的 onMediaSyncTimestamp 时间戳回调。将时间戳传给房间中的其他客户端，实现时间同步。
