在实时通信中，如果你希望用户可以分享本端设备的屏幕和设备播放的音频，可以使用 RTC 内建的屏幕采集功能，也可以自行实现屏幕采集逻辑（自定义采集），并通过屏幕共享功能，与远端用户共享。

仅可见的用户可以发布屏幕流。

你可以在多种行业、多种场景下使用屏幕共享功能：

本文最近更新时的 SDK 版本为 3.50.1。如果你使用的 SDK 为之前版本，请查看以下变动，并进行相应适配。

• 3.50.1 版本中，自定义屏幕流相关的接口名称和行为有变更。
• 3.36.1 版本中，publishScreen 等 API 的参数有变更。

• 已经集成 iOS SDK，实现了基本的音视频通话。
• 支持的操作系统： iOS 12 及以上版本

通过苹果的 Replaykit 组件进行录屏。由于苹果的隐私设置，不同 App 之间数据无法互通，因此，需要利用 Broadcast Upload Extension 组件，把组件和 App 配置为同一 App Group，以实现了 iOS 端的屏幕内容分享。

新建 Broadcast Upload Extension 的 Target，并集成 RTC SDK 提供的 VolcEngineRTCScreenCapturer.framework

1. 在 Xcode 中，点击 File > New > Target...，在弹出对话框中选择 Broadcast Upload Extension，点击 Next。



2. 填写相关信息，取消勾选 Broadcast Setup UI Extension，点击 Finish 完成创建。

   RTC 暂不支持 Broadcast Setup UI Extension。如需开启该扩展，请确认已自行实现相关逻辑。

3. 选择刚创建的 Target，进行配置。
   Bundle Identifier 必须以你的 App target 的 Bundle Identifier 为前缀。

4. 将 VolcEngineRTCSDK 包中的 VolcEngineRTCScreenCapturer.framework 拖动到工程中。

1. 为使 Extension 录屏进程可以和 App 进程进行跨进程通信，需要将 Extension 录屏进程和 App 分别配置为同一 App Group。参见如何创建和配置 App Group

2. 创建 RTC 引擎后，调用 setExtensionConfig: 接口，填写上一个步骤中创建的 App Group ID，响应从系统的控制中心发起的屏幕共享。

- (void)initEngineAndJoinRoom{
    /// 创建引擎
    self.rtcVideo = [ByteRTCVideo createRTCVideo:APPID delegate:self parameters:@{}];
    /// 填写上一个步骤中创建的 App Group ID
    [self.rtcVideo setExtensionConfig:APP_GROUP];
}
objectivec

在新创建的 Target 中，Xcode 将自动创建 SampleHandler.h。参考如下代码在 SampleHandler.m 中实现屏幕采集逻辑。

#import "SampleHandler.h"
#import <VolcEngineRTCScreenCapturer/ByteRTCScreenCapturerExt.h>

@interface SampleHandler () <ByteRtcScreenCapturerExtDelegate>

@end

@implementation SampleHandler

- (void)broadcastStartedWithSetupInfo:(NSDictionary<NSString *,NSObject *> *)setupInfo {
    // 填写上一个步骤中创建的 App Group ID
    // NSString *groupId = @"xxxxxxxxx";
    // 开始屏幕采集
    [[ByteRtcScreenCapturerExt shared] startWithDelegate:self groupId:groupId];
}

- (void)broadcastPaused {
    // User has requested to pause the broadcast. Samples will stop being delivered.
}

- (void)broadcastResumed {
    // User has requested to resume the broadcast. Samples delivery will resume.
}

- (void)broadcastFinished {
    // User has requested to finish the broadcast.
    // 结束屏幕采集
    [[ByteRtcScreenCapturerExt shared] stop];
}

- (void)processSampleBuffer:(CMSampleBufferRef)sampleBuffer withType:(RPSampleBufferType)sampleBufferType {

    switch (sampleBufferType) {
        case RPSampleBufferTypeVideo:// 采集到的屏幕视频流
        case RPSampleBufferTypeAudioApp:// 采集到的设备音频流
            [[ByteRtcScreenCapturerExt shared] processSampleBuffer:sampleBuffer withType:sampleBufferType];
            break;
        case RPSampleBufferTypeAudioMic:
            // 采集到的麦克风音频流
            break;

        default:
            break;
    }
}

#pragma mark - ByteRtcScreenCapturerExtDelegate
// 通知 Broadcast Upload Extension 停止采集屏幕并退出。
- (void)onQuitFromApp {
    NSDictionary *dic = @{
        NSLocalizedFailureReasonErrorKey : @"您停止了屏幕共享"};
    NSError *error = [NSError errorWithDomain:RPRecordingErrorDomain
                                         code:RPRecordingErrorUserDeclined
                                     userInfo:dic];
    [self finishBroadcastWithError:error];
}

@end
objectivec

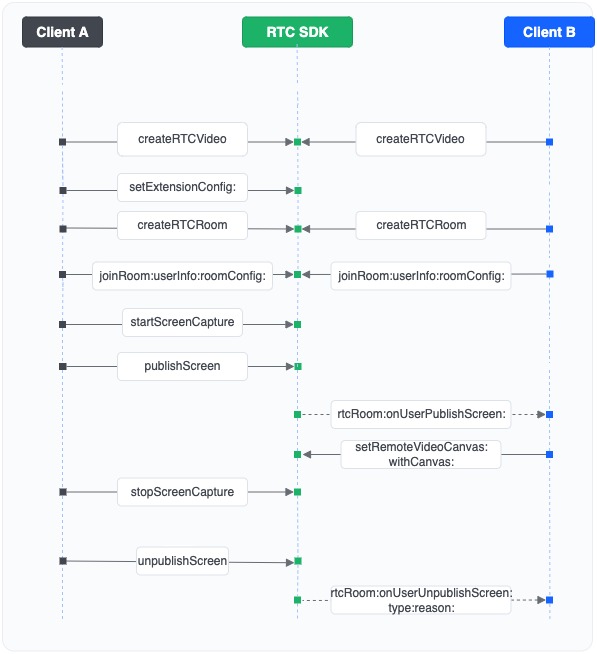

接口调用时序如下图：

如果默认的编码参数不能满足你的要求，你可以在开始屏幕采集前，通过 setScreenVideoEncoderConfig 方法设置编码参数。

• RTC 对屏幕源进行缩放时，不会改变原始宽高比。当宽高与源分辨率不一致时，

  • 如果源分辨率大于目标分辨率，录制视频将被等比例缩小。

  • 如果源分辨率小于目标分辨率，录制分辨率保持不变。

• 当宽高均为默认值 0 时，录制分辨率保持不变。但是，如果屏幕物理分辨率长边高于 1920 px，录制视频将被等比例缩小，长边将被缩小到 1920。

- (void)startScreenShare {
    // 设置屏幕流视频参数（可选）
    ByteRTCScreenVideoEncoderConfig * config = [[ByteRTCScreenVideoEncoderConfig alloc] init];
    config.width = self.roomSetting.resolution.width;
    config.height = self.roomSetting.resolution.height;
    config.frameRate = self.roomSetting.fps;
    config.maxBitrate = self.roomSetting.bitrate;
    config.minBitrate = 0;
    [self.rtcVideo setScreenVideoEncoderConfig:config];

    // 开启屏幕共享
    [self.rtcVideo startScreenCapture:ByteRTCScreenMediaTypeVideoAndAudio bundleId:EXTENSION_BUNDLE_ID];
}
objectivec

1. 在 iOS 系统的控制中心，长按录屏按钮

2. 在弹窗中选择你的应用，点击 开始直播，开始录屏

RTC 强烈建议你使用内部采集。如果你仍然希望使用自定义采集，参看以下步骤。

1. 你需要自行实现屏幕音视频流采集逻辑。

2. 调用 setScreenAudioSourceType: 设置屏幕音频自定义采集。

3. 调用 pushScreenAudioFrame: 和 pushScreenVideoFrame:time:rotation: 将采集得到的音视频帧推送到 RTC SDK 用于编码传输。

发布与停止发布屏幕流

// 在ByteRTCVideoDelegate中，发布与停止发布屏幕流
- (void)rtcEngine:(ByteRTCVideo *)engine onVideoDeviceStateChanged:(NSString *)device_id device_type:(ByteRTCVideoDeviceType)device_type device_state:(ByteRTCMediaDeviceState)device_state device_error:(ByteRTCMediaDeviceError)device_error {
    if (device_type == ByteRTCVideoDeviceTypeScreenCaptureDevice && self.preJoinSetting.isScreenShare) {

        if (device_state == ByteRTCMediaDeviceStateStarted) {
            [_rtcRoom publishScreen:ByteRTCMediaStreamTypeBoth];//发布屏幕共享

            dispatch_async(dispatch_get_main_queue(), ^{
                self.localView.uid = @"正在共享";
                self.screenShareBtn.selected = YES;
                self.screenShareBtn.imageView.backgroundColor = UIColor.clearColor;
            });
        } else if (device_state == ByteRTCMediaDeviceStateStopped ||
                   device_state == ByteRTCMediaDeviceStateRuntimeError) {
            [_rtcRoom unpublishScreen:ByteRTCMediaStreamTypeBoth];

            dispatch_async(dispatch_get_main_queue(), ^{
                self.localView.uid = @"等待屏幕共享";
                self.screenShareBtn.selected = NO;
                self.screenShareBtn.imageView.backgroundColor = UIColor.lightGrayColor;
            });
        }
    }
}
objectivec

//接收端监听回调，在本地渲染远端的屏幕共享流
- (void)rtcRoom:(ByteRTCRoom *)rtcRoom onUserPublishScreen:(NSString *)userId type:(ByteRTCMediaStreamType)type {
    if (type == ByteRTCMediaStreamTypeVideo || type == ByteRTCMediaStreamTypeBoth) {
        ByteRTCRemoteStreamKey *streamKey = [[ByteRTCRemoteStreamKey alloc] init];
        streamKey.userId = userId;
        streamKey.streamIndex = ByteRTCStreamIndexScreen;
        streamKey.roomId = self.roomID;

        dispatch_async(dispatch_get_main_queue(), ^{
            UIView *view = [[UIView alloc] init];
            ByteRTCVideoCanvas *canvas = [[ByteRTCVideoCanvas alloc] init];
            canvas.view = view;
            canvas.renderMode = ByteRTCRenderModeHidden;
            canvas.uid = userId;
            [self.rtcVideo setRemoteVideoCanvas:streamKey withCanvas:canvas];
        });
    }

}
objectivec

- (void)stopScreenShare {
    // 停止使用 RTC SDK 内部采集方式采集屏幕音视频
    [self.rtcVideo stopScreenCapture];
    [self.rtcRoom unpublishScreen:ByteRTCMediaStreamTypeBoth];
}
objectivec

- (void)rtcRoom:(ByteRTCRoom *)rtcRoom onUserUnpublishStream:(NSString *)userId type:(ByteRTCMediaStreamType)type reason:(ByteRTCStreamRemoveReason)reason {
    if (type != ByteRTCMediaStreamTypeAudio) {
        dispatch_async(dispatch_get_main_queue(), ^{
            for (UserLiveView *liveView in self.containerView.subviews) {
                if ([userId isEqualToString:liveView.uid]) {
                    liveView.uid = @"";
                }
            }
        });
    }
}
objectivec

1. App 进入后台后，如何防止共享中断？

屏幕共享依赖于主进程向 RTC 服务端发布媒体流，建议采用播放静音文件等，在 App 进入后台进行保活。

2. 如何以 pod 形式引入？

source 'https://github.com/volcengine/volcengine-specs.git'
target 'your taget' do
  pod 'VolcEngineRTC', '3.xx.xxx'
end

// 屏幕共享模块
target 'ScreenShareExtension' do
  use_frameworks!
  pod 'VolcEngineRTC', '3.xx.xxx', :subspecs => ['ScreenCapture']
end

其中，3.xx.xxx 为 RTC SDK 的版本号

• setExtensionConfig:
• startScreenCapture:bundleId:
• updateScreenCapture:
• stopScreenCapture
• publishScreen:
• unpublishScreen:
• setScreenAudioSourceType:
• pushScreenAudioFrame:
• pushScreenVideoFrame:time:rotation:
